RK3399 GM8775C MIPI转LVDS 调试笔记

概述

GM8775C 型 DSI 转双通道 LVDS 发送器产品主要实现将 MIPI DSI 转单/双通道 LVDS 功能，MIPI 支持 1/2/3/4 通道可选，最大支持 4Gbps 速率。LVDS 时钟频率最高 154MHz，最大支持视频格式为 FULL HD（1920 x 1200）。

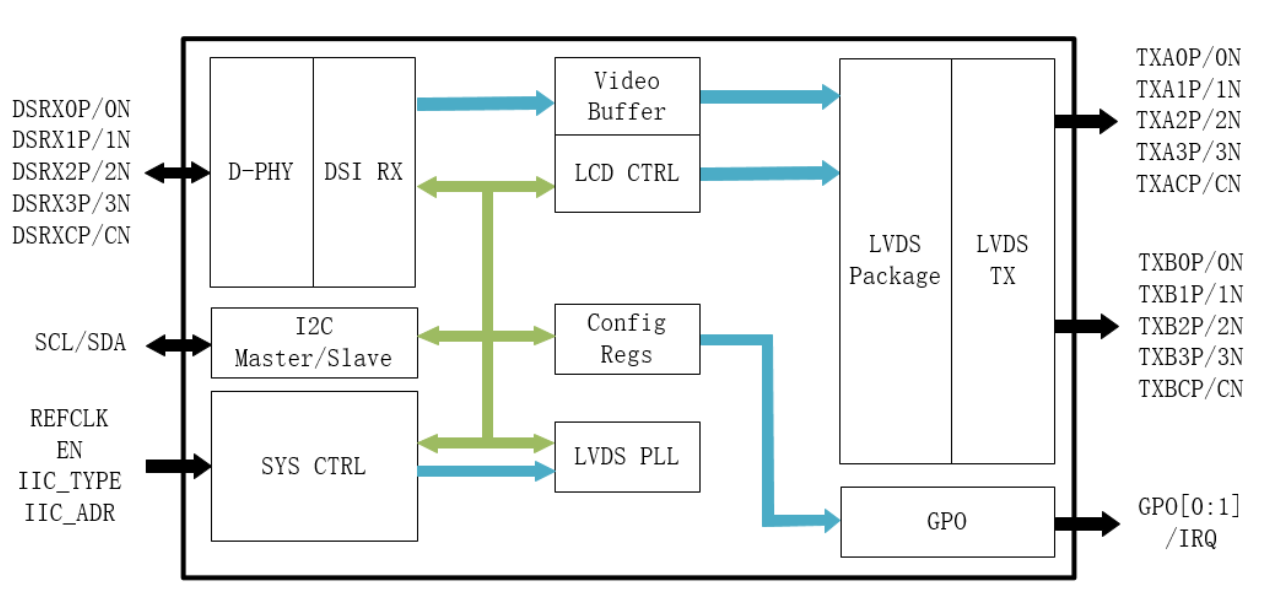

产品功能框图

主要由 DSI 接收通道、数据缓冲、锁相环、LVDS 信号打包、LVDS TX 等模块组成，实现将 1/2/3/4 通道的 DSI 图像信号转换成单/双通道 LVDS 信号输出的功能。

参考原理图

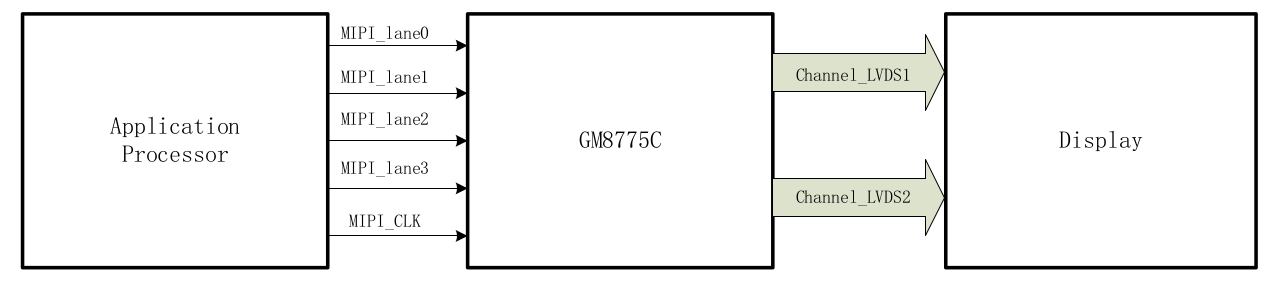

GM8775C 主要应用于前端视频应用处理器和后端显示设备之间，用于做 DSI 到 LVDS 转换驱动输出功能。前端视频应用处理器输出 4lane DSI 数据，并同步输出 1lane DSI 时钟信号。GM8775C 将该 DSI 信号转换成双通道 LVDS 差分信号输出，驱动后级显示器完成转换、传输和显示功能。

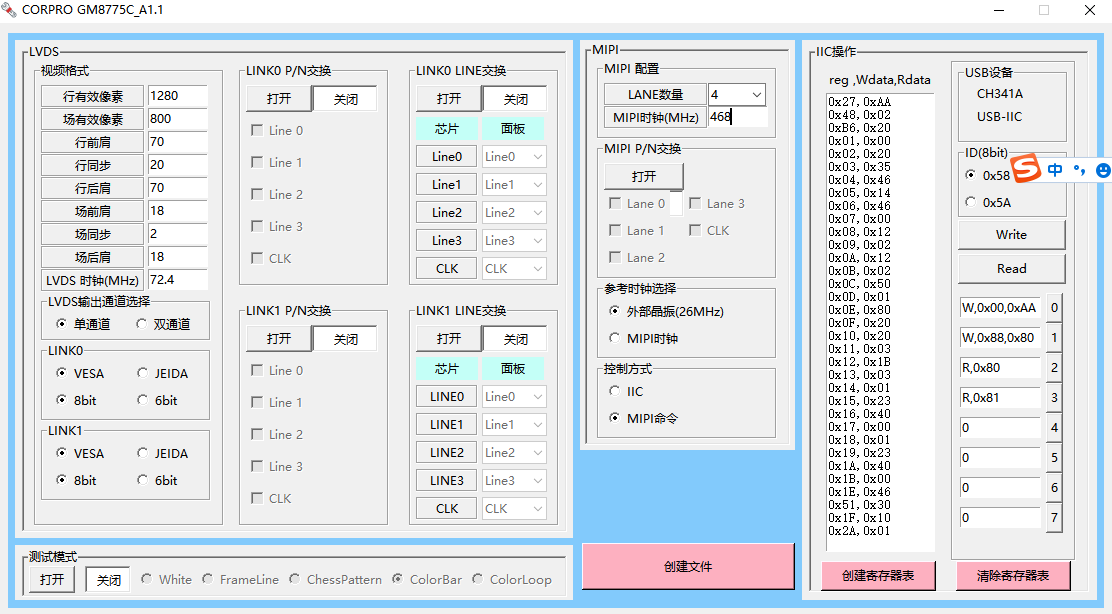

时序适配

测试模式：打开测试模式后，可显示 ColorBar、White 等效果，但不能正常显示 logo、Android 界面。我们旨在显示 Android，因此关闭测试模式。

DTS

&dsi {
	status = "okay";
	rockchip,lane-rate = <468>;

	panel: panel {
		compatible = "simple-panel-dsi";
		reg = <0>;
		backlight = <&backlight>;
		reset-gpios = <&gpio4 29 GPIO_ACTIVE_LOW>;//4 26
		enable-gpios = <&gpio1 9 GPIO_ACTIVE_HIGH>;

		//dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST | MIPI_DSI_MODE_LPM)>;
		//dsi,format = <MIPI_DSI_FMT_RGB666>;

		//dsi,lanes = <4>;
		dsi,flags = <0xa03>;
		dsi,format = <0x0>;
		dsi,lanes = <0x4>;
		//bus-format = <MEDIA_BUS_FMT_RGB666_1X18>;
		reset-delay-ms = <50>;
		init-delay-ms = <20>;
		enable-delay-ms = <120>;
		prepare-delay-ms = <50>;
		unprepare-delay-ms = <20>;
		status = "okay";
		panel-init-sequence = [
			23 02 02 27 AA
			23 02 02 48 02
			23 02 02 B6 20
			23 02 02 01 00
			23 02 02 02 20
			23 02 02 03 35
			23 02 02 04 46
			23 02 02 05 14
			23 02 02 06 46
			23 02 02 07 00
			23 02 02 08 12
			23 02 02 09 02
			23 02 02 0A 12
			23 02 02 0B 02
			23 02 02 0C 57
			23 02 02 0D 01
			23 02 02 0E 80
			23 02 02 0F 20
			23 02 02 10 20
			23 02 02 11 03
			23 02 02 12 1B
			23 02 02 13 03
			23 02 02 14 34
			23 02 02 15 20
			23 02 02 16 10
			23 02 02 17 00
			23 02 02 18 01
			23 02 02 19 23
			23 02 02 1A 40
			23 02 02 1B 00
			23 02 02 1E 46
			23 02 02 51 30
			23 02 02 1F 10
			23 02 02 2A 01
		];
		disp_timings: display-timings {
			native-mode = <&timing0>;

			timing0: timing0 {
				clock-frequency = <72400000>;
				hactive = <1280>;
				vactive = <800>;
				hback-porch = <70>;
				hfront-porch = <70>;
				vback-porch = <18>;
				vfront-porch = <18>;
				hsync-len = <20>;
				vsync-len = <2>;
				hsync-active = <0>;
				vsync-active = <0>;
				de-active = <0>;
				pixelclk-active = <0>;
			};
		};
	};
};

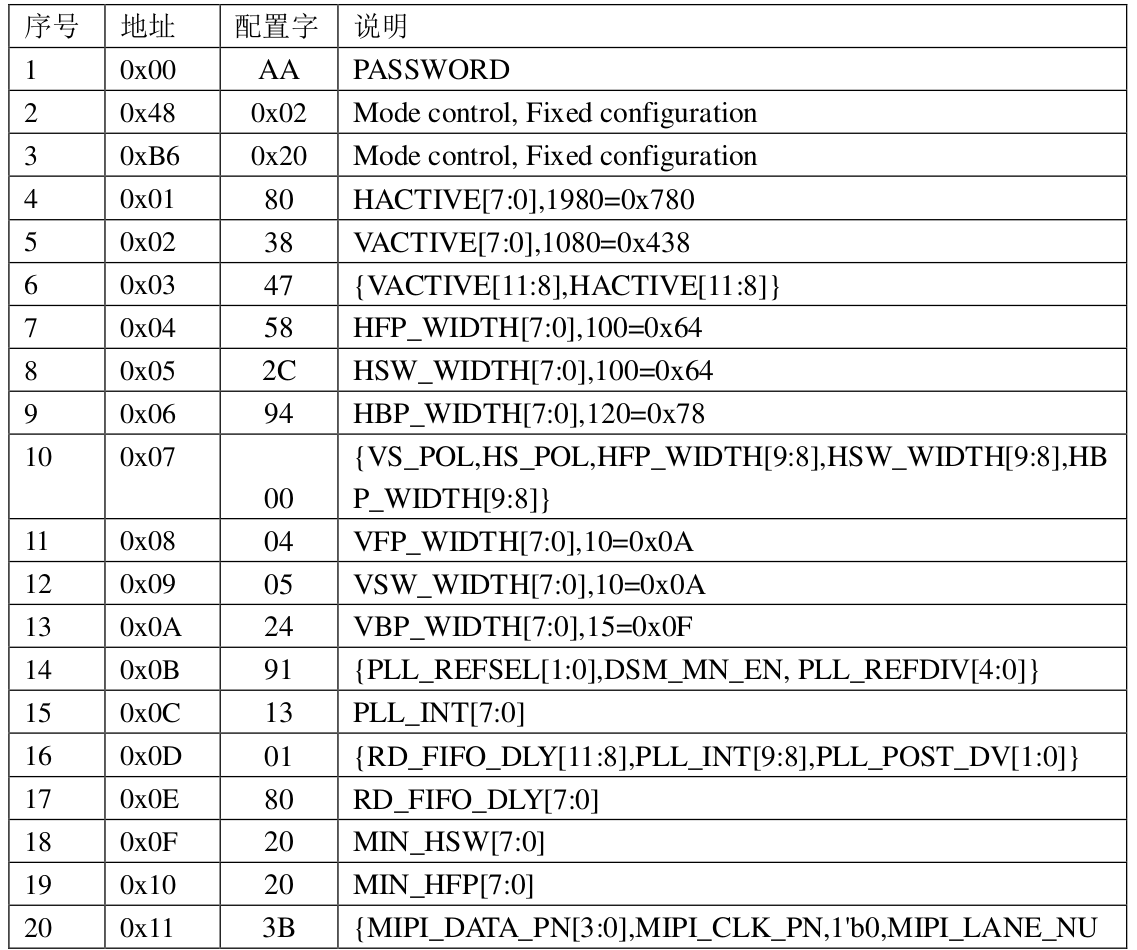

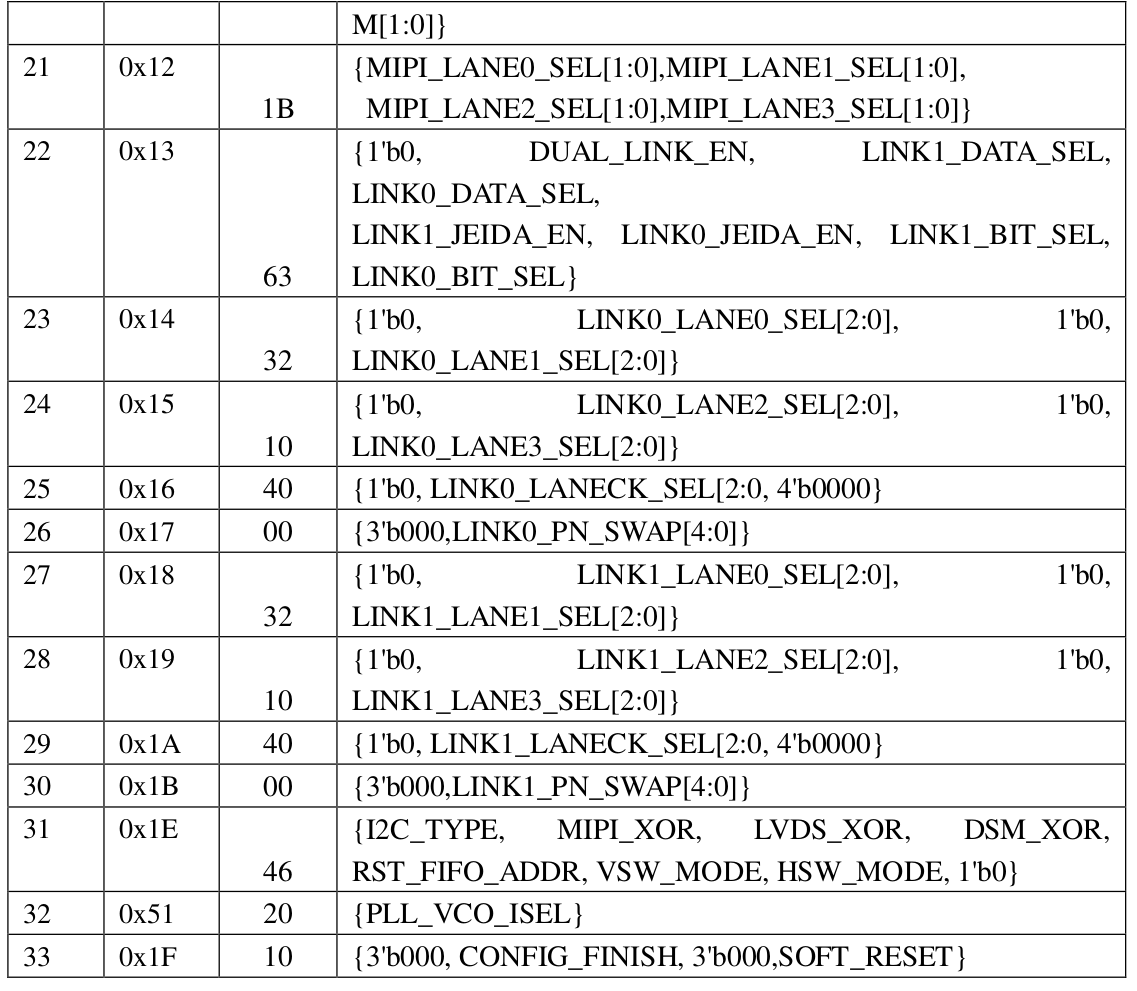

初始化序列含义

19寸屏幕调试

屏幕型号 G190ETN01.0

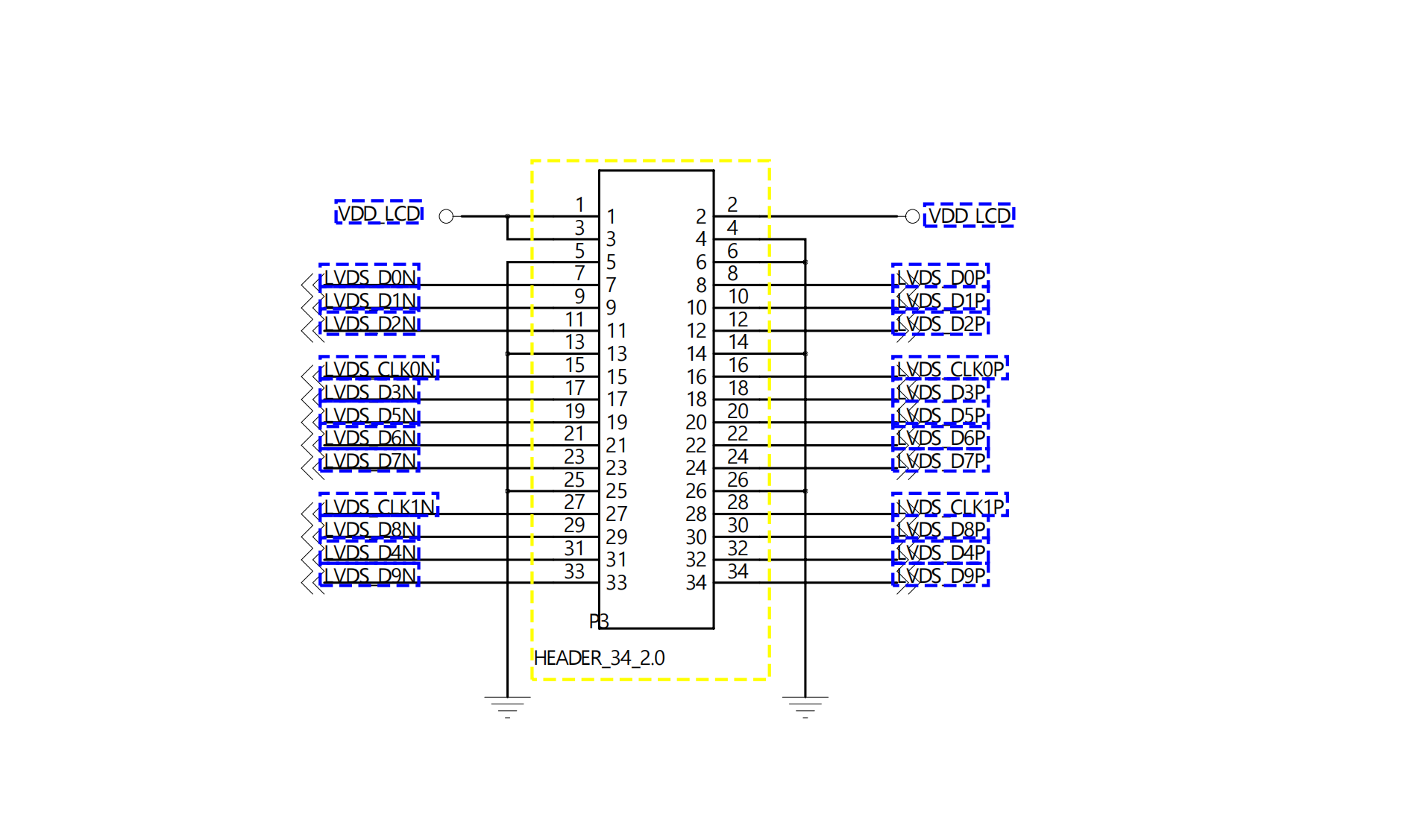

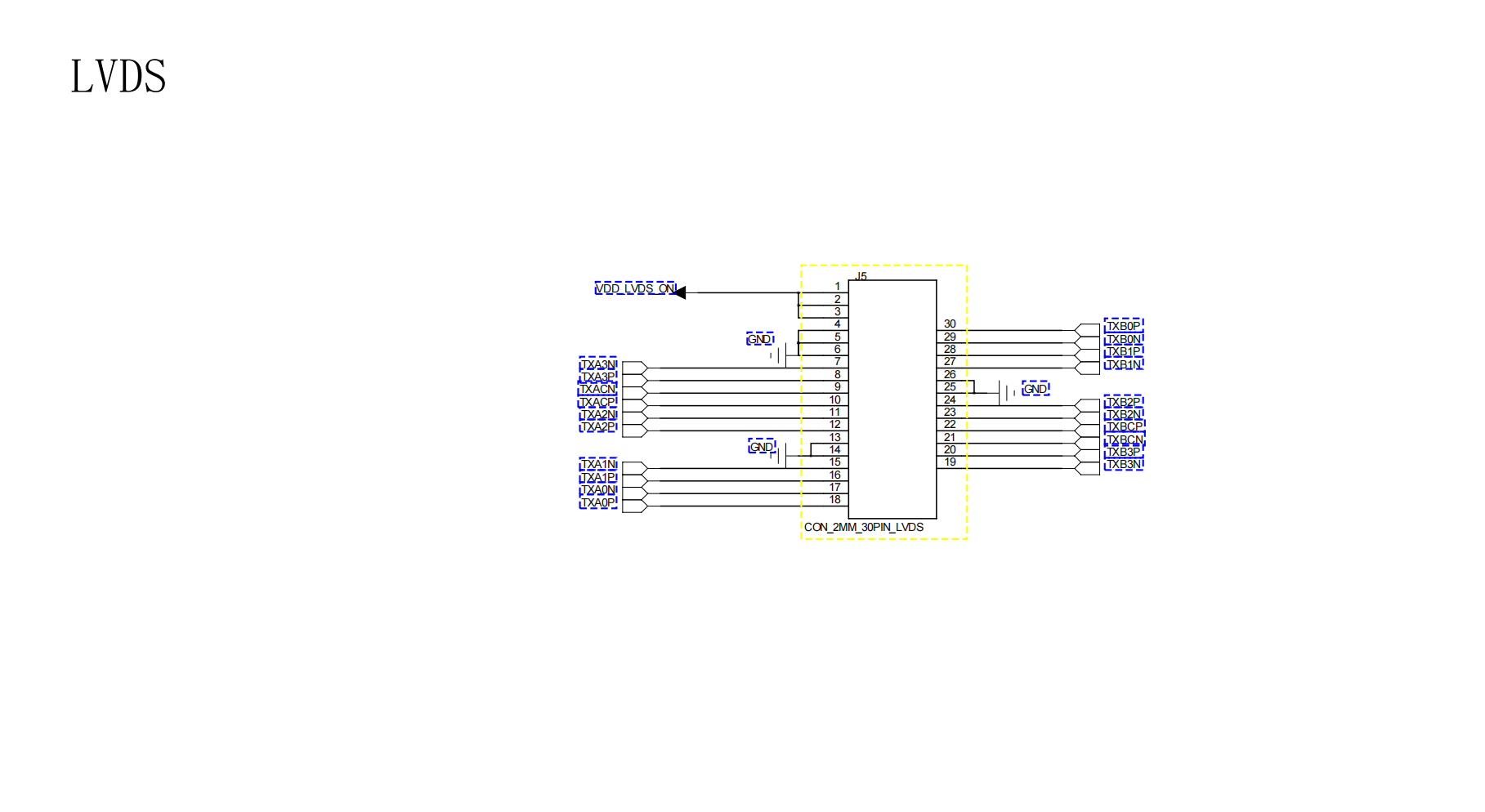

标准LVDS的座子线序如下

根据原理图线序确定 Link0 LINE 和 Link1 LINE 的交换顺序

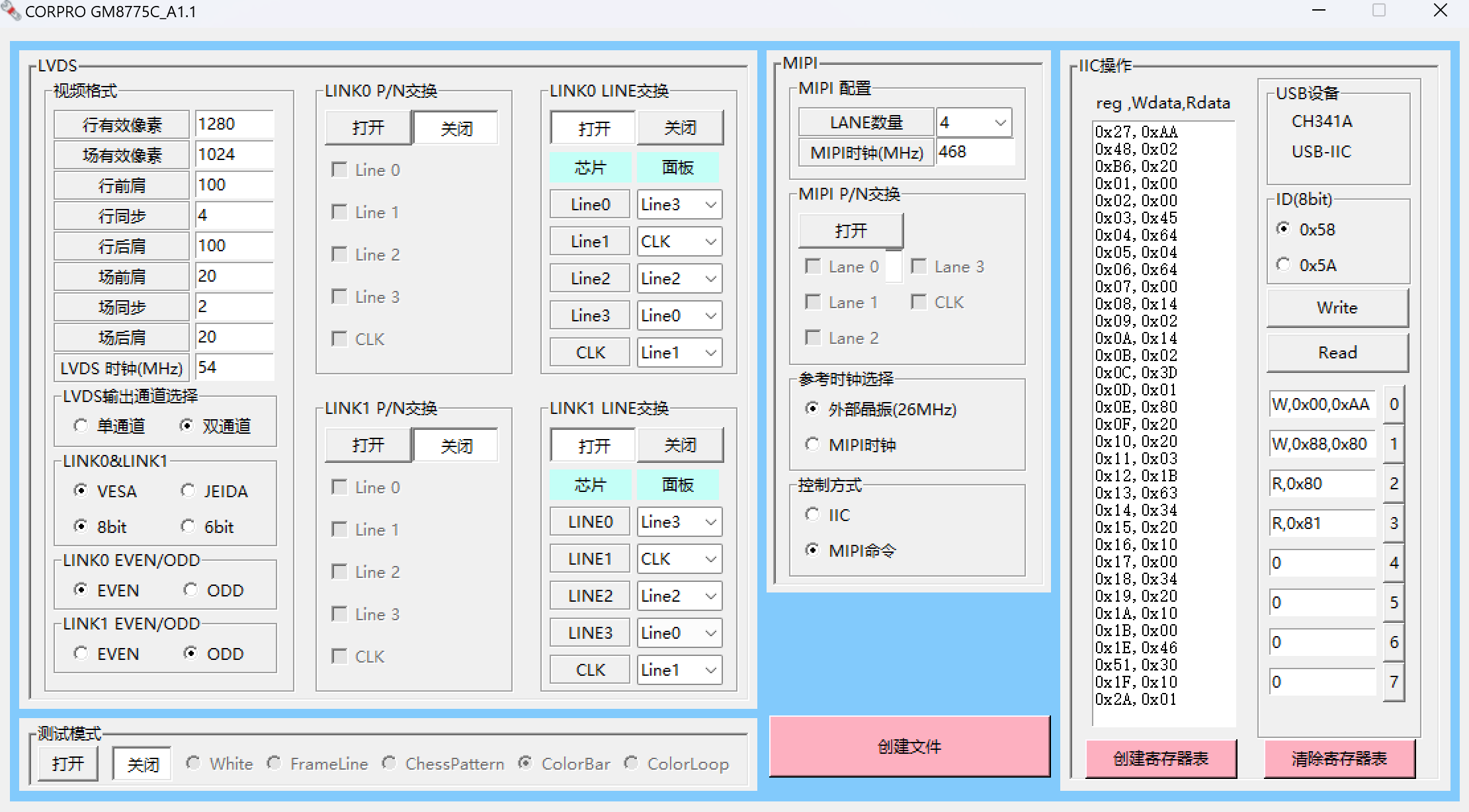

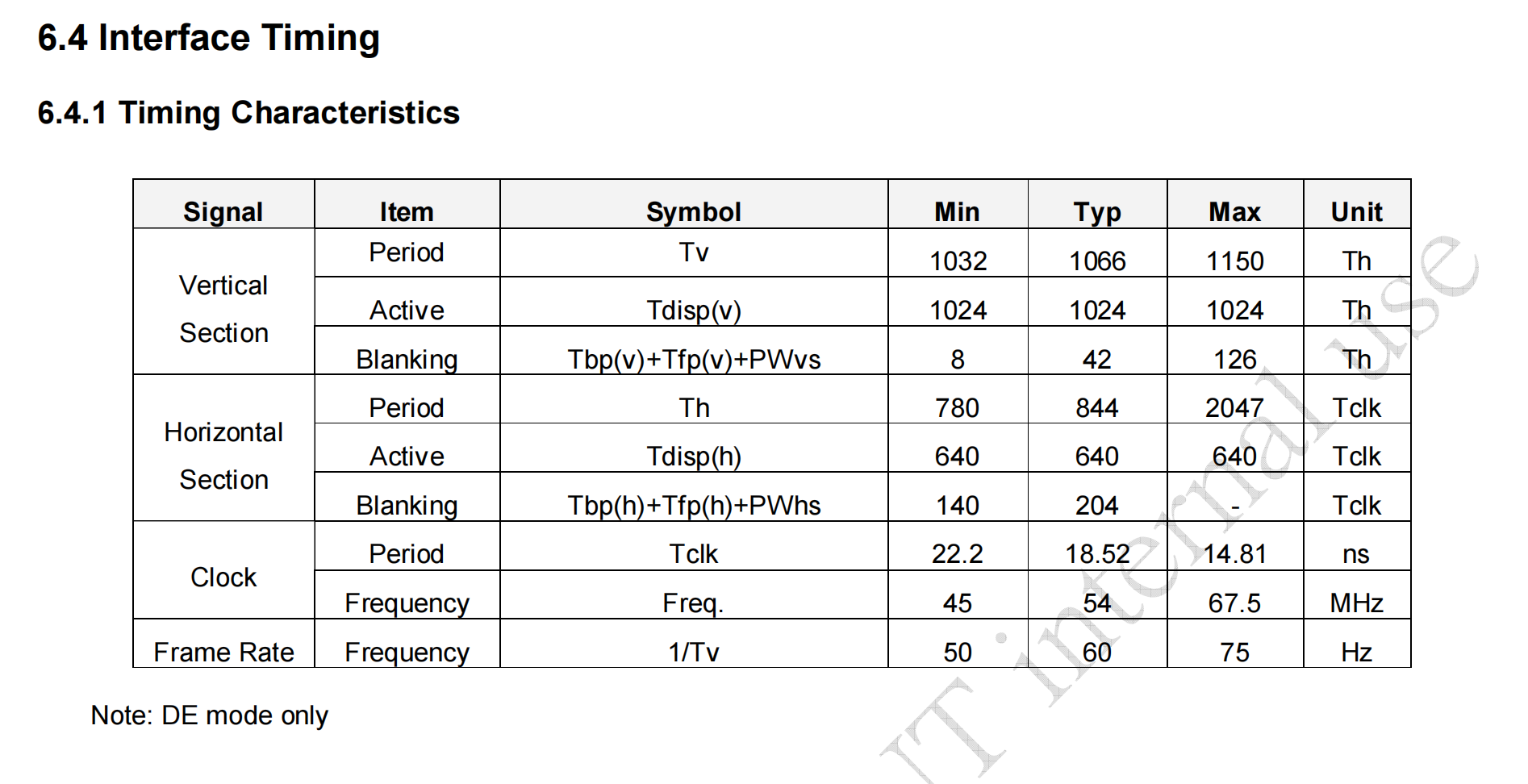

根据规格书中的屏幕参数，生成初始化序列，注意双通道的时钟频率只填一半即可

配置驱动参数

&dsi {
	status = "okay";
	rockchip,lane-rate = <1000>;

	panel: panel {
		status = "okay";
		compatible = "simple-panel-dsi";
		reg = <0>;
		backlight = <&backlight>;
		reset-gpios = <&gpio4 29 GPIO_ACTIVE_LOW>;//4 26
		enable-gpios = <&gpio1 9 GPIO_ACTIVE_HIGH>;

		dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |
			MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_EOT_PACKET)>;
		dsi,format = <MIPI_DSI_FMT_RGB888>;
		dsi,lanes = <4>;
		reset-delay-ms = <120>;
		init-delay-ms = <120>;
		enable-delay-ms = <120>;
		prepare-delay-ms = <120>;
		unprepare-delay-ms = <120>;
		panel-init-sequence = [
			23 02 02 27 AA
			23 02 02 48 02
			23 02 02 B6 20
			23 02 02 01 00
			23 02 02 02 00
			23 02 02 03 45
			23 02 02 04 64
			23 02 02 05 04
			23 02 02 06 64
			23 02 02 07 00
			23 02 02 08 14
			23 02 02 09 02
			23 02 02 0A 14
			23 02 02 0B 02
			23 02 02 0C 3D
			23 02 02 0D 01
			23 02 02 0E 80
			23 02 02 0F 20
			23 02 02 10 20
			23 02 02 11 03
			23 02 02 12 1B
			23 02 02 13 63
			23 02 02 14 34
			23 02 02 15 20
			23 02 02 16 10
			23 02 02 17 00
			23 02 02 18 34
			23 02 02 19 20
			23 02 02 1A 10
			23 02 02 1B 00
			23 02 02 1E 46
			23 02 02 51 30
			23 02 02 1F 10
			23 02 02 2A 01
		];
		disp_timings: display-timings {
			native-mode = <&timing0>;

			timing0: timing0 {
				clock-frequency = <108000000>;
				hactive = <1280>;
				vactive = <1024>;
				hback-porch = <100>;
				hfront-porch = <100>;
				vback-porch = <20>;
				vfront-porch = <20>;
				hsync-len = <4>;
				vsync-len = <2>;
				hsync-active = <0>;
				vsync-active = <0>;
				de-active = <0>;
				pixelclk-active = <0>;
			};
		};
	};
};

FAQ

1. GM8775C 拥有自测模式，不需要 MIPI 数据就能显示，初步调试可优先进入彩条模式，排除后端问题。将 23 00 02 2A 01 修改为 23 00 02 2A 4D。
2. GM8775C 的 data di 必须是 0x23，发送完后用示波器测量：CLK/DATA 是否有输出。
3. 颜色显示异常，可在屏规格书上查找屏支持的 LVDS 数据格式是 JEIDA 或是 VESA。
4. 双路 LVDS 出现显示重影，请排除 LVDS 奇偶是不是反了，可对调 ODD/EVEN 试下。
