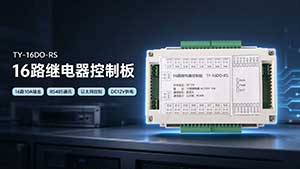

16路继电器控制板TY-16DO-RS

——
产品型号： TY-16DO-RS
浏览次数： 10

introduction介绍

——

本模块为16路继电器控制板。通过RS485串口或者以太网控制16路继电器的通断。

基本参数

  1. • 网站首页
  2. • 案例项目
  3. • 电路开发
  4. • • 工作电压：DC12V
  5. • • 外形尺寸：155mm*110mm*60mm
  6. • &#8226; 工作电流：<=1.2A(建议使用电源2A或以上)
  7. • &#8226; 驱动能力：AC250V/10A DC30V/10A
  8. • &#8226; RS485：波特率115200，数据位8位，停止位1位，无校验位
  9. • &#8226; 以太网: 通过网络配置工具配置设备ip和通信模式

打印本文       小   中   大

本模块为16路继电器控制板。通过RS485串口或者以太网控制16路继电器的通断。


基本参数

  1. • 工作电压：DC12V
  2. • 外形尺寸：155mm*110mm*60mm
  3. • 工作电流：<=1.2A(建议使用电源2A或以上)
  4. • 驱动能力：AC250V/10A DC30V/10A
  5. • RS485：波特率115200，数据位8位，停止位1位，无校验位
  6. • 以太网: 通过网络配置工具配置设备ip和通信模式

产品说明

本控制器为16路RS485/以太网继电器控制模块，可以通过RS485串口或者以太网通过发送数据命令来控制该模块的开关。可以一条命令控制一路或者某几路打开、关闭、取反、查询状态、延时开、延时关等功能。并且根据需要选择是否包含以太网模块。RS485并联使用时需设置控制器地址


技术文档

名称版本描述下载

16路继电器控制器说明书V1.0

控制器的基本参数及使用说明

下载 >
16路继电器板协议说明V1.0

通信协议

下载 >

工具下载

名称版本描述下载
网络配置工具V1.2

以太网ip及通讯模式设置

下载 >
串口调试助手V5.15

串口调试助手

下载 >
网络调试助手.exeV5.15

网络调试助手.exe

下载 >

如需购买请点击 淘宝网站


产品型号TY-16DO-RS
